山西污水厂BAF滤池整体浇筑滤板及单孔膜曝气器安装
发布时间:2021-06-10 浏览
BAF曝气生物滤池组成部分包含:整体浇筑滤板长柄防堵滤头单孔膜空气扩散器鹅卵石垫层生物陶粒滤料

滤池滤板安装成型所需材料:混凝土,整体浇筑模板,钢筋,预埋件, 滤帽,可调式长柄滤头,单孔膜空气扩散器组成材料:主管和支管(材质为ABS或upvc)、单孔橡胶膜片、上管夹、下管夹、左固定卡、右固定卡、不锈钢膨胀螺栓、单孔膜、曝气支架等组成。

整体浇筑滤板安装流程图

整体浇筑滤板特点:

1、整体浇筑滤板和滤池融为一体,没有接缝、缝隙且强度高。

2、滤板钢筋布置更加快捷,混凝土结构更加完整,结构受力更为合理。
3、通过调节可调式滤头滤杆水平高度,调整精度,可将整个滤池的布气调整到同一水平高度,使配气布水更趋均匀。

4、整体浇筑的混应涂滤板的控制指标与常规土建工艺相近,可简化施工程序,提高机械化施工进度,缩短工期,工程造价。

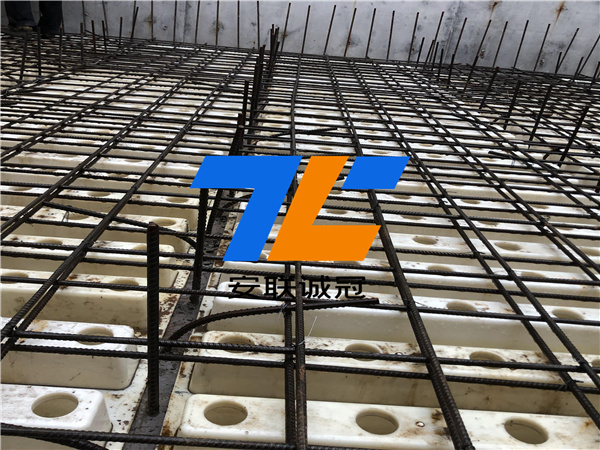

整体浇筑滤板安装流程

整体浇筑滤板安装工艺
滤梁需预埋钢筋(φ12螺纹钢),顶面上预留300mm长与滤板主筋焊接连接。
滤池底板滤梁部位主筋需预留300mm长与滤梁竖向主筋焊接连接。
旧池改造需凿出底板主筋与滤梁竖向主筋焊接,浇筑混凝土强度一般不低于C30级标准。
整体浇筑滤板没有任何接缝,彻底消除了传统小块预制滤板可能存在滤板密封不严密的隐患,从而杜绝了翻板、漏砂等弊病。

整体浇筑滤板安装流程

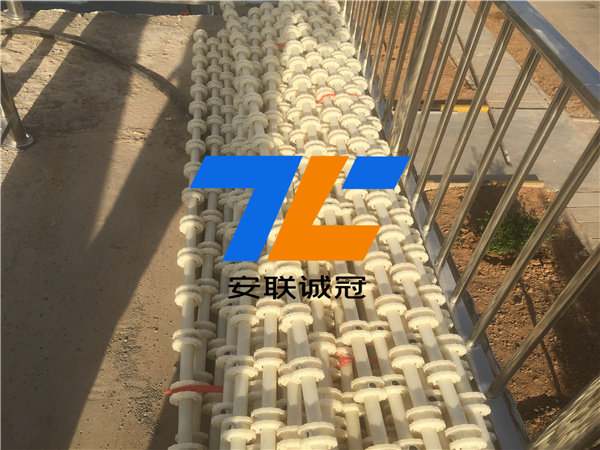

整体浇筑滤板制作与安装:无接缝滤板由于在现场制作,因此工期短,质量易监控,其施工必须遵循以下程序:池体实测一模板取样一模板安装一钢筋绑扎一预埋座安装一清理一检查一搭设操作平台一混凝土浇捣一初凝一旋松预埋座施工盖一养护一打开预埋座施工盖一布水区进水至预埋座内螺纹平面--置入带调节螺纹的滤杆调试水平一检查一安装自锁滤帽。

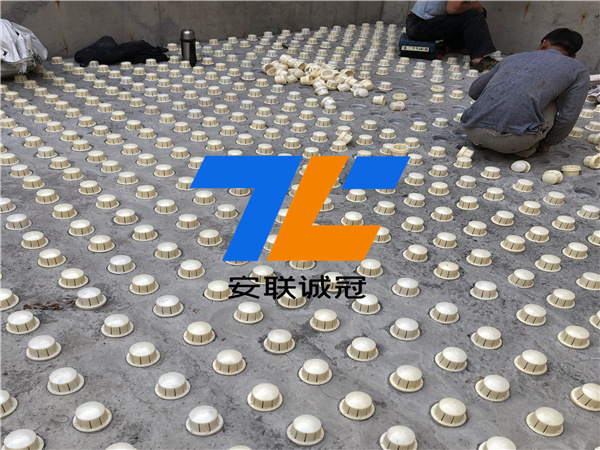

整体浇筑滤板安装图

单孔膜空气扩散器介绍:

单孔膜曝气器式曝气生物滤池曝气系统中的核心设备,在采用曝气生物滤池工艺中,提供微生物生存所需要的氧气。适用于生活污水和工业污废水处理,特别是生化处理过程。  单孔膜曝气器,是BAF曝气系统中的重要部件,能为好氧微生物提供充足的溶解氧。单孔膜曝气器不受池内温度与气温之差,不受滤池高度及生物陶粒滤料空隙率影响,气泡直径小,分布范围大,曝气器出气口设计有特别的凹凸结构,不易被堵塞,不怕生物陶粒滤料堆压。由于其结构特殊,所以在安装、使用中需要按照相关要求进行操作。

单孔膜曝气器安装图

单孔膜空气扩散器安装要求:
1、按设计图纸要求进行施工,单个滤池应平均分配单孔扩散器
2、主管和支管应安装平衡;
3、扩散器安装前应检验滤板是否平整,如不平整,在安装扩散器时调节其高度,调至扩散器平面高度平整;
4、安整前检查曝气主管、支管有无破损,扩散器是否有堵孔现象,每根支管曝气头是否有松动;
5、在安装固定支架过程中固定螺栓打孔注意,避免在成滤板破损,固定螺栓应牢固,固定无晃动现象;
6、曝气主管调节支架保持在1.4m一个,曝气器支管支架保持在65mm-85mm一个;
7、曝气主支管和支管用粘接剂连接是保正接触面清洁无污渍,上粘接剂后不能晃动主管和支管;
8、主、支管全部连接后应通风自然粘接,避免与水接触,粘接完毕后24小时后可实施下步工作.

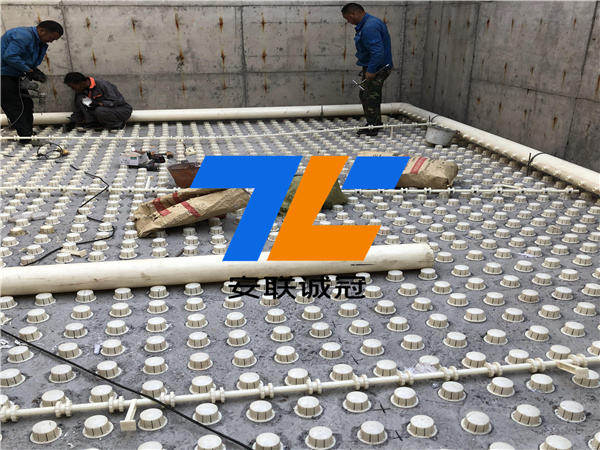

BAF滤池单孔膜曝气器安装图

安联诚冠环保-BAF曝气生物滤池配套装置-整体浇筑滤板-水帽-预埋件-滤杆-单孔膜曝气器-曝气管路-单孔膜曝气支架-稳流栅-滤料-鹅卵石-生物陶粒滤料,一站式服务。

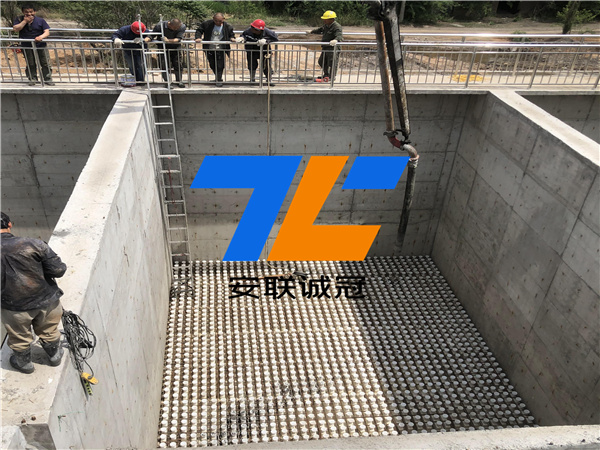

BAF生物滤池整体浇筑滤板-单孔膜曝气器安装效果图
