自来水厂V型滤池混凝土滤板与290mm长柄滤头安装工艺深度解析
摘要： V型滤池因其出水水质好、过滤周期长、反冲洗彻底等优点，已成为现代化自来水厂的核心处理工艺。在V型滤池的施工建设中，滤板与长柄滤头的安装精度直接决定了气水反冲洗的均匀性，是整个滤池运行的“心脏”。本文结合相关标准与现场施工经验，系统阐述了以“混凝土滤板+290mm可调式长柄滤头”为核心的组合安装工艺，重点剖析了滤板调平、嵌缝密封及滤头注水调平等关键技术控制点，为同类工程提供技术参考。
一、 引言
在给水处理工艺中，过滤是去除悬浮物、保证出水浊度达标的关键环节。V型滤池作为一种先进的快滤池，其大特点在于采用了“气-水联合反冲洗”技术。而反冲洗是否均匀、彻底，完全依赖于配水/配气系统的平整度与密封性。
目前，国内大型水厂普遍采用整体浇筑混凝土滤板配合290mm长柄可调式滤头的方案。290mm的长柄设计不仅为滤层提供了足够的膨胀空间，其柄部开设的进气条缝更是实现均匀布气的关键。然而，这种精密设备对土建施工和安装工艺提出了极高的要求——“差之毫厘，谬以千里”，一旦安装精度失控，将导致滤池偏流、跑砂甚至停产。
二、 安装前置条件与施工准备
滤板与滤头的安装并非孤立的工序，它高度依赖土建基础的精度。在正式安装前，必须完成以下前置校验：
1. 构筑物满水试验
滤板安装前，滤池结构必须通过满水试验，确保池体无渗漏，底梁承重性能稳定。
2. 滤梁精度复核
滤梁是滤板的直接支撑基础。必须严格控制：
-
单根滤梁平整度：≤ ±2mm
-
整池滤梁顶面高程：≤ ±3mm
-
预埋螺栓定位：底梁施工时需同步预埋不锈钢螺栓（通常为Φ16），其中心线与滤梁中线偏差应小于2mm，确保后续压块固定位置准确。
3. 滤板进场验收
钢筋混凝土滤板（强度通常C25~C30，双层双向配筋）进场时需逐块检查，清理表面浮浆与杂物，确保单块滤板自身平整度误差≤ ±2mm。

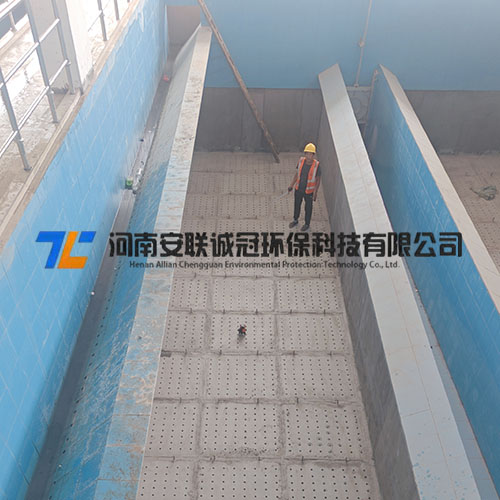

三、 核心工艺一：混凝土滤板的吊装与调平
滤板安装的核心矛盾在于：如何在大面积铺设中保证所有滤板顶面处于同一水平面。
1. 逐块吊装与就位
采用专用吊具进行吊装，避免磕碰棱角。从滤池一端向另一端逐块铺设，相邻滤板间预留2~3mm伸缩缝，以适应温度变形。
2. 精密水准仪调平
这是整个安装过程中考验耐心的环节。必须逐块铺设、逐块调平：
-
使用高精度水准仪实时监测滤板顶面标高。
-
利用S304不锈钢垫片进行垫压找平，垫片必须塞实，不得松动。
-
质量控制标准（行业内控与国标）：
-
单块滤板表面平整度：≤ ±1mm
-
单格滤板间错台：≤ ±2mm
-
单格滤板安装高程：≤ ±3mm
-
整池滤板顶面标高（国标GB51221-2017验收底线）：≤ ±10mm（注：行业内控通常严于国标，建议按±5mm执行）。
3. 不锈钢压块固定
调平合格后，立即使用不锈钢压板和螺栓将滤板紧固在滤梁上，防止后续工序中发生位移。
四、 核心工艺二：滤板接缝密封（防漏关键）
混凝土滤板之间的拼缝是气室密封的薄弱环节。若嵌缝不严，反冲洗时高压气体将从缝隙逸出，导致布气不均，甚至掀起滤板。
-
基面处理：彻底清扫凹槽内污物，压力水冲洗并晾干。
-
底部垫层：在拼缝底部垫入PE密封条，作为弹性缓冲层。
-
嵌缝施工：采用903或905高分子密封胶泥（配比通常为水泥:砂:胶=1:1:0.5）进行嵌填，深度控制在30~50mm，上部用水泥砂浆抹平。
-
养护管理：嵌缝后需在潮湿环境中养护3天，且7天后方可进行后续滤头安装。严禁在养护期内踩踏，这是防止后期漏气的主要保障。
五、 核心工艺三：290mm长柄滤头的安装与调平
290mm长柄滤头由预埋座、可调滤杆和滤帽组成。其长柄上的进气孔必须处于同一水平面，这是保证气垫层均匀布气的“灵魂”。
1. 预埋座清理
混凝土滤板养护期满后，卸下预埋座保护盖，清理内部螺纹，确保无水泥浆堵塞。
2. 滤杆初装
将滤杆旋入预埋座，保留一定的调节余量（通常≥15mm），确保能自由旋转。
3. “注水基准调平法”（核心工序）
这是确保数千个滤头顶面平整的科学方法：
-
建立基准面：向滤池布水区缓慢注水，直至水位刚好淹没预埋座调节螺纹上口。此时静止的水面即为水平基准面。
-
逐根调节：使用带水平仪的专用调节工具，旋转滤杆，使其顶端平面与水面平齐。
-
调节顺序：遵循“从滤池中心向四周扩散”的原则，避免应力集中。
-
精度要求：调节完毕后，所有滤杆顶端高差应控制在≤ ±2mm以内。
4. 滤帽安装与紧固
确认所有滤杆高度一致后，旋上滤帽并紧固。安装扭矩建议控制在15~20 N·m，严禁使用管钳直接夹持塑料滤杆，以免损坏螺纹或造成弯曲。
六、 安装后检验与系统调试
滤头安装完毕并不意味着工作的结束，必须通过严格的测试来验证安装质量：
-
气压测试：向滤板下方气室通入0.05MPa的压缩空气，检查滤板接缝及预埋座是否有漏气现象（肥皂水检测法）。
-
满水试验：再次进行满水试验，静置24小时，观察水位下降情况，验证滤板系统的水密性。
-
模拟反冲洗：这是检验安装质量的“试金石”。按设计参数（气冲强度<20 L/(m²·s)，水冲强度<15 L/(m²·s)）启动反冲洗系统，观察滤料膨胀是否均匀，有无偏流或脉冲现象。
七、 结语与经验总结
V型滤池的滤板与滤头安装是一项“毫米级”的精细活。总结现场经验，以下三点尤为重要：
-
基础决定高度：滤梁的平整度是滤板调平的前提，土建误差过大，后期无论如何垫垫片都无法弥补。
-
基准决定均匀：滤杆调节必须依赖“注水基准法”，严禁凭肉眼或靠尺估算，否则数千根滤头的累积误差将导致反冲洗失败。
-
养护决定寿命：嵌缝胶泥的养护期不可压缩，抢工期提前上人是导致滤池投产后漏气、漏砂的主要人为因素。
只有严格把控每一道工序的精度，才能铸就稳定、的水处理“心脏”，确保自来水厂长期稳定地输送优质清水。
