侧向流倒V型斜板几何尺寸选取指南

在市政给水、污水处理及工业废水处理场景中，侧向流倒V型斜板凭借泥水路径分离的独特结构，已成为平流沉淀池提效改造与新建项目的核心固液分离装置，其几何尺寸的合理选取，直接决定沉淀效率、抗堵塞能力与长期运行稳定性，是水处理工艺设计中不可忽视的关键环节。

一、倾斜角度：平衡沉淀效率与污泥滑落性能

侧向流倒V型斜板的倾斜角度选取，核心原则是在保证污泥依靠重力自主滑落的基础上，预留5°~10°的安全余量。行业常规设计区间为45°~60°，针对不同处理场景可进一步细化：

市政自来水厂场景：推荐采用60°倾角，既满足低浊度原水的沉降需求，也能保证长期运行中少量沉积的污泥顺利滑入集泥区

高浊度工业废水场景：可将倾角调整至65°，大幅降低高浓度絮体在板面的附着概率

低温低浊度水源场景：优先选取55°倾角，在不影响污泥滑落的前提下，增加有效沉淀面积，提升微絮体捕获效率

所有倾角参数终都应通过小试验证，确认污泥自主滑落的临界角度后再确定终设计值，避免因角度过小导致污泥滞留板间，引发堵塞与死区问题。

二、板间距：兼顾沉淀负荷与防堵塞能力

侧向流倒V型斜板板间净距的选取需要在“增加沉淀面积提升处理能力”和“预留足够通道避免堵塞”之间找到平衡，行业通用标准区间为50~150mm，需根据原水水质调整：

低浊度进水（浊度＜100NTU）：选取80~100mm板间距，大化有效沉淀面积，充分发挥浅池效应，表面负荷可稳定控制在6~12m³/(m²·h)

常规市政污水场景：采用标准50~100mm板间距，适配常规活性污泥絮体的沉降需求，相比传统斜管沉淀池，处理能力可提升2倍以上

高浊度废水（浊度＞300NTU）或含大量纤维杂质的工业废水场景：板间距需放宽至100~150mm，从设计源头降低藻类、纤维、大粒径絮体堵塞通道的风险

行业设计中明确禁止板间距小于50mm，否则极易出现水头损失骤增、短流等问题，直接破坏整个沉淀池的流态稳定性。

三、层距与空间布局：保障流态稳定与排泥空间

侧向流倒V型斜板上下层斜板的垂直层距推荐取值1.0~1.5m，同时必须满足两项硬性空间要求：

下层斜板顶端与上层斜板底端的垂直距离≥0.5m，避免上层滑落的污泥对下层沉降区的水流形成冲击扰动，保证沉降路径内的流态始终保持层流状态

底层斜板底部距离池底泥斗顶面的垂直距离≥1.2m，为污泥的自由滑落和池内排泥系统预留充足操作空间，防止沉积污泥堆积后接触斜板底部，干扰正常泥水分离过程

斜板单体的有效长度通常控制在1.0~1.5m，该区间内既能保证水流在斜板通道内获得足够的水力停留时间，让悬浮颗粒完成重力沉降，也不会因斜板过长增加安装难度与结构变形风险。

四、尺寸选取的配套适配原则

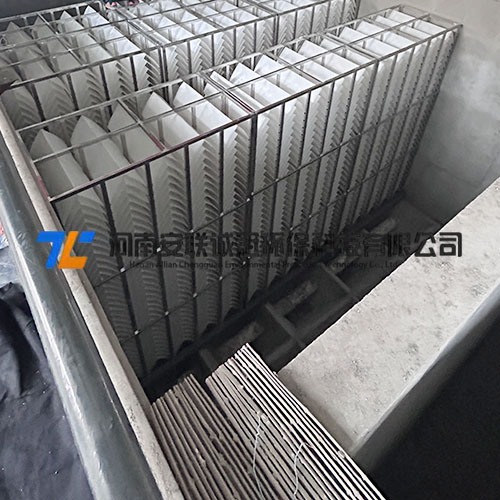

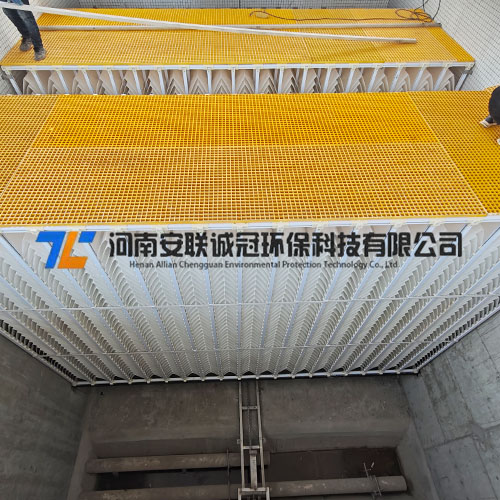

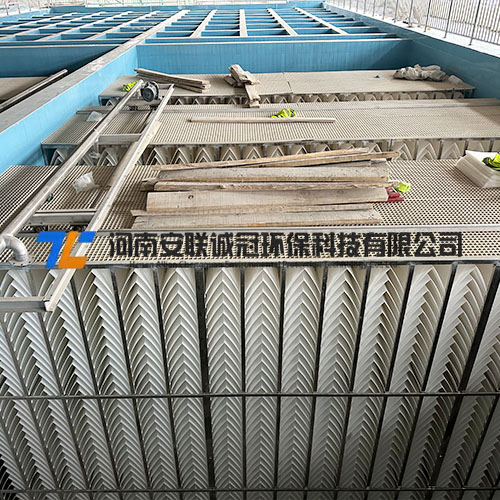

侧向流倒V型斜板几何尺寸选型并非孤立参数的确定，还需与材质、安装工艺形成协同：框架优先选用304不锈钢或玻璃钢，保证长期水下运行的结构强度；斜板本体采用PP或乙丙共聚材质，表面光滑度适配选定的倾角参数，进一步降低污泥附着概率，安装过程中需使用激光角度仪逐块校准，通过螺栓或焊接固定后再次复核所有参数，确保设计尺寸完全落地。

大量工程实践表明，经过科学选型的侧向流倒V型斜板，可让侧向流沉淀池相比传统平流沉淀池处理能力提升3~5倍，占地面积减少30%~50%，运行能耗降低20%以上，尤其适用于老旧水厂提标改造项目，无需大规模拆除池体即可实现工艺性能的跨越式提升。
