翻板滤池技术特点与标准化施工工序详解

翻板滤池是当前市政给水、污水处理深度处理环节广泛应用的气水反冲洗滤池类型，因反冲洗排水阀板可在0°至90°区间内自动翻转完成排水动作而得名，相较于传统普通快滤池、V型滤池，它具备过滤面积利用率高、反冲洗耗水量低、滤料洗净度好、土建施工难度小等显著优势，目前已在国内数千座水厂完成落地应用。

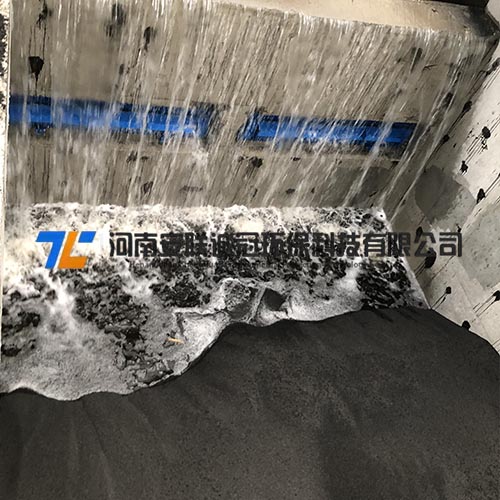

在运行逻辑上，原水经溢流堰均匀流入滤池后，以重力渗透方式穿过滤料层完成过滤，终汇入集水室输出达标水。反冲洗阶段依次完成气冲、气水联合冲、单独水冲三个流程，待滤料充分沉降20秒后再逐步开启翻板阀排出反冲洗废水，可有效避免轻质滤料流失问题，出水浊度稳定性更优。

翻板滤池的标准化施工工序可分为六个核心环节，每一步的精度控制直接决定后续长期运行效果：

•池体基础核验‌：施工前先清理池底杂物，完成池体尺寸、滤梁平行度与顶面水平度复核，将底板整体平整度控制在±5mm以内，同时用压缩空气吹扫配水配气干管，避免遗留杂物堵塞开孔。

‌•基准放线与找平‌：在池底弹出纵向立管中心线与横向U型滤管排布基准线，大型滤池采用5m×5m网格分区设置十字控制线，线位误差控制在±2mm以内，必要时浇筑C30细石混凝土完成二次找平。

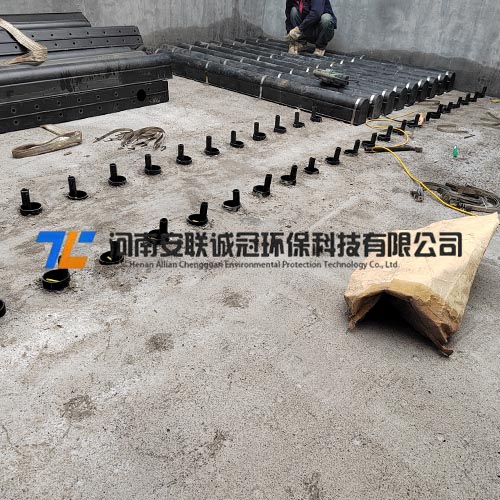

‌•纵向立管安装‌：按基准线定位立管底部法兰，加装EPDM橡胶垫圈后对角对称紧固螺栓，保证立管垂直度偏差≤3mm/m，同时将进气口方向与配气渠道进气方向反向设置，形成对冲效应保障布气均匀。

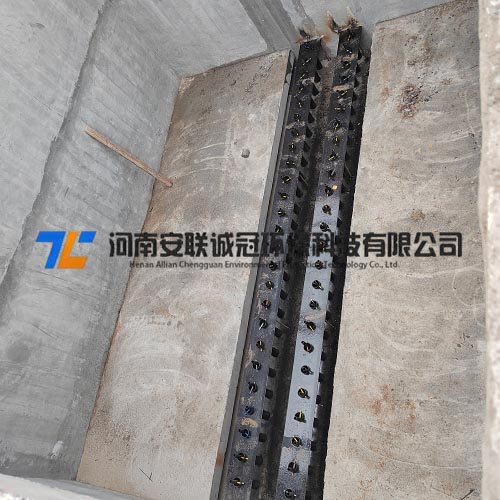

‌•横向U型滤管铺设‌：以立管为基准将U型管扣入对应承插口，严格确认水孔朝下、气孔侧向，避免孔位装反引发偏流，随后用不锈钢管卡将U型滤管固定在池底，逐排校准水平度，整池整体高差控制在±5mm以内。

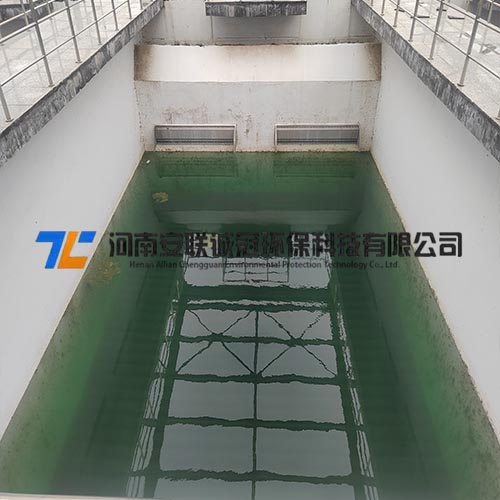

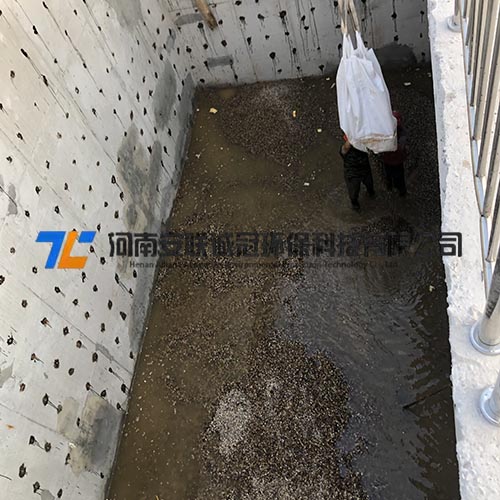

‌‌•隐蔽工程验收‌：安装完成后逐一核查孔眼朝向、管道水平度、接口密封性，密封性能需符合《给水排水管道工程施工及验收规范》（GB50268）相关要求，随后开展完整的气密通水试验，确认无漏气、漏水现象后即可进入后续承托层及滤料装填工序，并进行调试运行。

整套施工流程对滤池底板平整度要求相对宽松，可有效缩短土建与安装周期，降低现场施工难度，终实现全池布水布气均匀，减少局部滤料板结、偏流等常见运行问题，延长滤池整体使用寿命。
