整体滤板模板的本质与功能

整体滤板模板是水处理工程中的关键施工模具，而非终使用的滤板本体。它采用ABS工程塑料精密注塑成型，表面设计为特定楞型结构，并预置带颈套的圆孔，用于固定滤头预埋件（滤座）。在V型滤池、曝气生物滤池等工程中，其核心作用是为混凝土滤板浇筑提供定型支撑，确保滤头定位精度与整体气密性。

核心参数与技术标准

• 材质与强度：ABS工程塑料整体滤板模板需承受≥400kg/m²的施工荷载，挠度变形≤1.2mm。

• 精度控制：滤头预埋套管垂直度偏差≤3°，孔位中心误差≤±1mm，整板平整度±2mm。

• 规格示例：

  • 标称尺寸：964×965×80mm/ 1136mm×920mm×80mm

  • 单板重量：8.5±0.5kg

  • 滤头密度：36/49/56孔/㎡（常规设计）

施工流程与优势

1. 模板安装：滤梁铺设后固定模板，绑扎双层双向钢筋（HRB400，保护层20mm±5mm）。

2. 混凝土浇筑：采用C30自密实抗渗砼（S6级），一次性整体浇筑成型，厚度100mm±1mm。

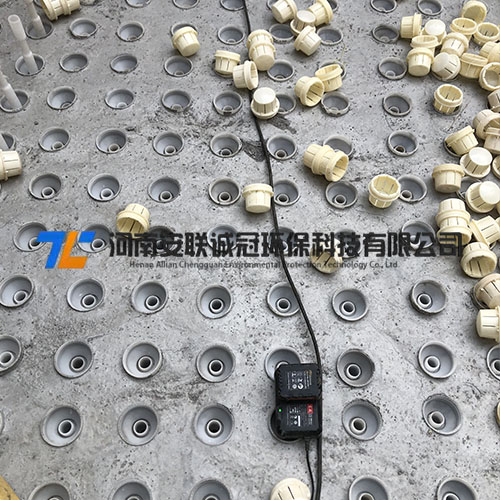

3. 滤头调节：插入可调式长柄滤头（总长292mm），通过70mm螺距微调水平度（精度0.4mm）。

技术优势：

• 零接缝结构：消除传统预制板接缝漏气风险，气密性提升50%以上。

• 配水均匀性：滤头开孔比固定（标准缝隙0.25mm），配水均匀度达95%。

• 抗变形能力：正向承载70kN/㎡，反向60kN/㎡，适应长期运行沉降。
