泥水分流侧向流倒V型斜板填料是一种新型的水处理设备，广泛应用于污水处理、工业废水处理及饮用水处理等领域。其核心设计基于倒V型斜板结构，通过优化水流路径和沉淀效率，实现泥水的快速分离。

一、工作原理

1. 倒V型斜板结构：
   斜板呈倒V型排列，水流沿水平方向流动，泥沙等悬浮物在重力作用下沿斜板表面下滑，终沉淀至池底。这种设计避免了传统垂直流沉淀池中水流与泥沙的相互干扰，提高了沉淀效率。

2. 侧向流与泥水分流：
   水流从斜板一侧进入，沿水平方向流动，泥沙则沿斜板表面垂直下沉，形成清晰的泥水分流路径。这种设计延长了泥沙的沉降路径，缩短了水平流速，进一步提升了沉淀效果。

3. 浅池理论应用：
   通过减小沉淀池的有效水深，增加沉淀面积，使泥沙在更短的时间内完成沉降，适用于高悬浮物浓度的废水处理。

二、技术特点

1. 沉淀：
   倒V型斜板设计显著增加了沉淀面积，缩短了泥沙沉降时间，出水悬浮物（SS）去除率可达85%以上，出水浊度稳定低于10mg/L。

2. 占地面积小：
   相比传统沉淀池，侧向流沉淀池的占地面积可减少30%-40%，特别适用于用地紧张的改造项目。

3. 抗冲击负荷能力强：
   倒V型斜板结构能够有效应对水质和水量的波动，出水水质稳定，耐负荷变化冲击能力强。

4. 模块化设计：

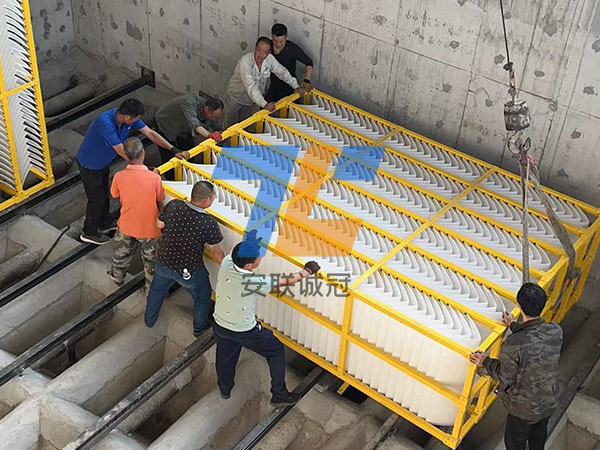

   斜板采用标准化模块设计，安装方便，可根据实际处理需求调整层数和间距，适应不同规模的水处理工程。

5. 维护简便：
   斜板表面光滑，不易积泥，定期清理即可保持运行。部分设计还配备了自动冲洗装置，进一步降低了维护成本。

三、应用场景

1. 市政污水处理：
   用于污水处理厂的初沉池或二沉池，提高沉淀效率，降低后续处理负荷。

2. 工业废水处理：
   适用于化工、印染、造纸等行业的废水处理，能够有效去除废水中的悬浮物和胶体物质。

3. 饮用水处理：
   在自来水厂中，可作为预处理或深度处理单元，提高出水水质，保障供水安全。

4. 中水回用：
   用于中水回用系统的沉淀池，提高回用水水质，满足工业或景观用水需求。

四、设计参数

• 斜板倾角：通常为45°-60°，以确保泥沙顺畅下滑。
• 斜板间距：一般为30mm-50mm，避免堵塞并保证水流均匀分布。
• 水力负荷：根据水质和处理要求设计，通常为0.8-1.2m³/(m²·h)。
• 排泥方式：可采用横扫式除泥装置，定期排出沉淀的泥沙。
•


五、优势总结

• 性：倒V型斜板设计显著提高了沉淀效率，出水水质优良。
• 经济性：占地面积小，建设成本低，运行维护费用少。
• 适应性：模块化设计使其能够灵活适应不同规模和处理要求的水处理工程。
• 可靠性：结构简单，运行稳定，抗冲击负荷能力强。
•

• 六、注意事项
  1. 斜板安装精度：需确保斜板安装水平，避免因安装不当导致水流短路或泥沙沉积不均。
  2. 定期清理：虽然斜板表面不易积泥，但仍需定期检查和清理，防止长期运行后出现堵塞。
  3. 水质监测：建议定期监测出水水质，及时调整运行参数，确保处理效果稳定。
