活性炭翻板滤池的组成部分包括:进水闸板阀-翻板阀-多功能U型滤管-纵向布水布气管-下定位板-上定板-鹅卵石垫层-活性炭滤料。

翻板滤池介绍：

    翻板滤池的工作原理与其他类型气水反冲洗滤池相似：原水通过进水渠经进水堰均匀流入滤池，水以重力渗透穿过滤料层，并以恒水头过滤后汇入集水室。滤池反冲洗时，先关进水阀门，然后按气冲、气水冲、水冲3个阶段开关相应的阀门。一般重复两次后关闭排水阀，打开进水阀门，恢复到正常过滤工况。

    翻板滤池在反冲系统、排水系统与滤料选择方面有新的技术性突破，因为翻板滤池拥有自己独特的过滤技术：允许滤料任意组合，有较好的截污能力；具有特殊的反冲系统，池内不设反冲洗排水槽、反冲洗强度大、滤料不会流失、耗水量少且滤料冲洗得干净；反冲洗时间短、周期长，基建投资省、运行费用低、施工简单、工期短等特点。

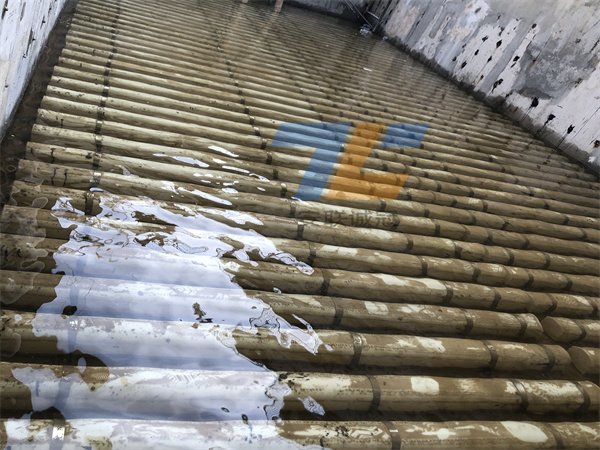

    3、翻板滤池的配气、配水系统使用了布气、布水横、竖管，因其几何形状、开孔孔径和开孔分布的特殊性，在相同的气、水反冲强度下提高了支撑层、滤层的洗净度，不会有反冲洗死角。反冲洗时，在集水管廊顶板下和横管内可同时形成两个均匀的气垫层，既保证了布气、布水的均匀性又可以避免气、水分配出现脉冲现象，也充分体现反冲系统的独到之处。
