翻板滤池多功能U型滤管（面包管）产品手册

一、基本概述

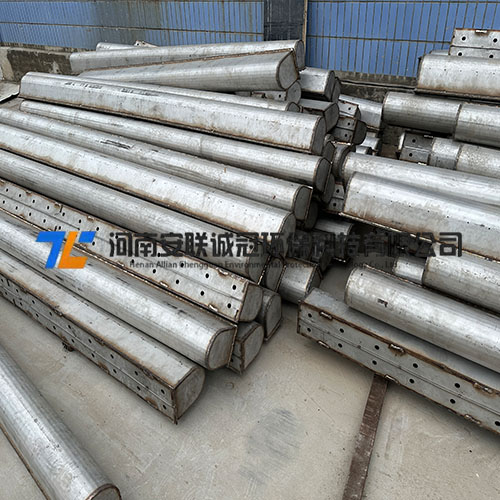

多功能U型滤管亦称为面包管，或钟罩式配水布气管，是翻板滤池底部配水配气系统的核心部件。其扁圆状外形类似面包，主要功能是实现滤池的均匀布水、布气与反冲洗，直接影响滤池的过滤效率与反冲洗效果。

二、结构特点

1. 基本结构
   • U型截面设计：高170mm、宽110mm，壁厚4mm，长度定制（3-4米，可调整）。
   • 双层气垫层：确保反冲洗气体和水分均匀分布。
   • 开孔设计：管身朝滤料层方向开布水布气孔，孔径8-15mm，梅花形或交错式排列。
2. 连接方式
   • 中空管状结构，通过法兰或承插接口与配水、配气干管连接。
   • 管端设堵头保证管内压力稳定。
   • 常用管径DN150-DN300，单根长度1.5-3米（可拼接）。

三、材质类型及特性

材质需符合卫生标准，无毒无味，工作温度范围-20℃至80℃不变形。

四、工作原理

1. 过滤阶段：原水通过进水渠流入滤池，重力渗透穿过滤料层，经面包管横向分布汇入集水室。
2. 反冲洗阶段：
   • 气冲：压缩空气进入面包管，通过气孔喷出，使滤料悬浮，剥离杂质。
   • 气水联冲：反冲洗水与压缩空气同时进入，强化滤料扰动与杂质洗脱。
   • 水冲：清水均匀布水，将杂质冲洗至集水槽排出。

五、技术参数

• 工作压力：气冲0.05-0.08MPa，水冲0.03-0.05MPa。
• 布水布气范围：单根覆盖半径约0.8-1.2米，相邻面包管布水布气区域重叠率不低于10%。
• 安装精度：水平安装，误差控制在允许范围内。
• 温度适应性：-20℃至80℃不变形或损坏。
•


六、安装规范

1. 安装前准备：
   • 检查多功能U型滤管（面包管）及配件，确保无变形、破损。
   • 核对规格尺寸，清理滤池池体。
   • 根据设计图纸放线，准备工具。

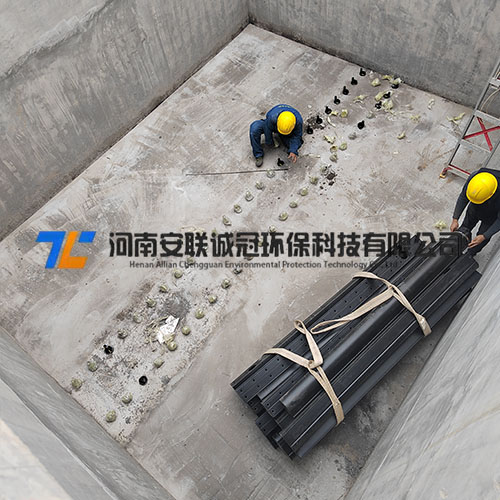

2. 安装流程：
   • 摆放：按设计布局摆放，保持平稳。
   • 固定：不锈钢箍圈固定，保证不移动。
   • 水平度调整：使用水平仪调整。
   • 复查：检查位置和水平度。
3. 安装后检查：
   • 检查连接部位牢固性和表面完整性。
   • 试水试验：注水后检查是否漏水。
   • 气密性试验：通入压缩空气检测是否漏气。
   • 调试运行：模拟工作状态，观察布水布气效果。

七、性能优势

• 均匀分配：确保水和气均匀分配到滤池各部分。
• 减少水头损失：优化设计使水流更顺畅。
• 增加紊动程度：U型结构提高杂质截留效果。
• 密封性能好：防止反冲洗过程中的水气泄漏。
• 使用寿命长：HDPE材质可达50年以上。
• 维护方便：重量轻、柔韧性好。

八、应用场景

• 市政给水厂：净水厂主要水处理环节。
• 污水处理厂：提升污水处理效率和水质标准。
• 活性炭过滤：翻板滤池常用作活性炭过滤池型。
• 滤池改造与新建项目：广泛采用当代先进的颗粒过滤池技术。

九、设计注意事项

• 选型需与滤池工况匹配，包括管径、开孔率等参数。
• 材质选择需考虑原水水质。
• 相邻多功能U型滤管（面包管）的布水布气区域需保证足够重叠率（≥10%）。
• 多功能U型滤管（面包管）设计需适应不同滤料配置。
•
