新型沉淀装置：倒V型斜板填料的性能优势与应用场景
沉淀池泥水分流倒V型斜板填料装置目前是市场项目应用中的一种主流的水处理絮凝沉淀设备，以下是其相关资料的详细介绍：
▶结构设计
1.板体排列与角度设置：由一组平行、倾斜的侧向流板组成，呈倒V型结构，板间距通常控制在30-50cm范围内。斜板倾角一般在30°-60°之间，可使水流沿侧向水平流动，污泥在重力作用下沿斜板表面垂直沉降。
2.材质与支撑结构：核心组件由乙丙共聚或PP材质注塑成型，厚度控制在1-2mm范围内，既保证结构强度，又降低水流阻力。支撑框架采用304不锈钢焊接而成，表面经防腐处理，可适应高盐度或腐蚀性水质环境。
3.积木式装配与封闭泥区：采用积木式组合装配方式，每个单元通过卡槽与连接件对接，形成连续的封闭式泥区通道。这种装配方式简化了现场施工流程，还能根据处理量需求灵活调整模块数量。

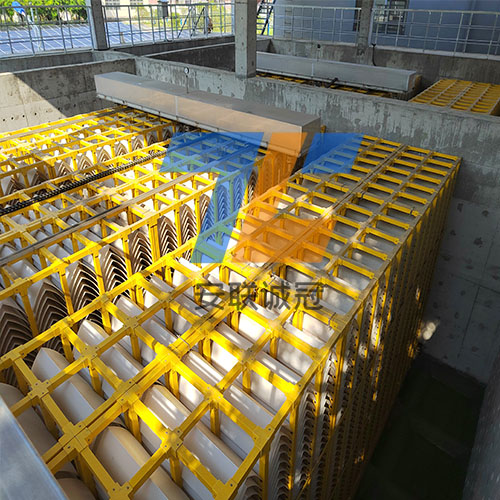

图一:玻璃钢框架倒V型斜板填料应用案例
▶工作原理
1.重力沉降与侧向流动：含悬浮物的水流进入处理单元后，在倒V型斜板的作用下形成侧向运动路径，悬浮物在重力作用下沿斜板向下沉降，终沉积在斜板下方的封闭集泥区，而净化后的水体则继续向前流动。
2.涡旋扰动与颗粒凝聚：水流方向与斜板夹角形成涡旋扰动，增强了颗粒间的碰撞概率，促进微小絮体聚并成较大颗粒，加速沉淀。
3.生物膜净化：斜板表面生长的生物膜能够进一步吸附和分解水中的有机物，强化水质净化效果。
▶优势特点
1.沉淀：通过缩短沉降路径、增加絮体与水流接触面积，显著提升沉降效率，出水浊度可稳定控制在3NTU以下。
2.节省空间：紧凑结构可节省40%以上的占地面积。
3.抗冲击负荷能力强：模块化设计可根据处理规模灵活调整单元数量，适应不同水质条件。
4.低维护成本：乙丙共聚材质耐腐蚀性强，表面光滑利于污泥滑落，减少板面附着物残留，使用寿命长。
5.自动化运行：配套采用横扫式侧向流斜板除泥装置，可实现全自动清理斜板板间集泥。

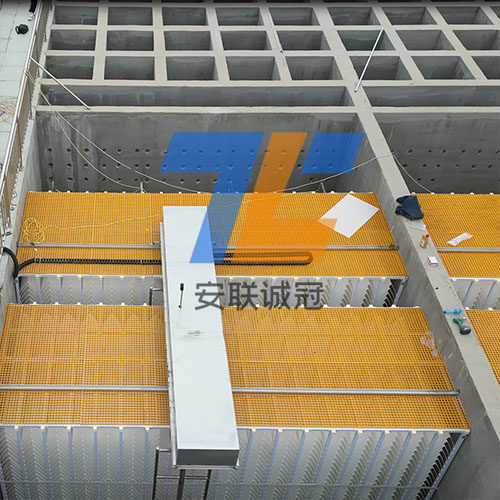

图二:不锈钢框架倒V型斜板填料应用案例
▶应用场景
该装置适用于大中小各种规模的水质沉淀工艺，尤其适用于用地紧张的水处理场景。它可以处理浊度≤500NTU的原水，通过调节斜板倾角及水流速度，确保泥水分离效率达标。
▶安装与维护
1.安装：安装相对简单，只需按照设计要求将斜板固定在沉淀池内即可。
2.维护：正常工况下每季度检查斜板表面清洁度即可，若进水悬浮物浓度过高，可视情况缩短至每月清理一次。对于填料的损坏或老化问题，只需更换部分损坏的斜板即可。

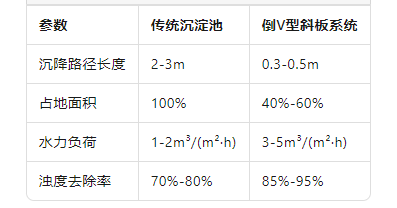

▶性能对比
沉淀池泥水分流倒V型斜板填料装置通过其独特的结构设计和工作原理，实现了的泥水分离，具有显著的性能优势和广泛的应用前景。
图三:PVC框架倒V型斜板填料应用案例
备注：文中分享的图片为安联诚冠承接的沉淀池倒V型斜板填料项目，致电公司服务热线18239985871，可预约参观！
