水力自旋转微涡流絮凝反应器

传统的网格絮凝工艺制作和安装比较复杂，当原水中含有悬浮物时易发生堵塞，需要定期清理。多孔壳体絮凝工艺与网格絮凝工艺相比能够产生更多微涡流，絮凝反应效果较好，但由于其开的孔道密集，当有悬浮物或滋生生物附着时容易堵塞，也需定期清理。这两种微涡流技术当原水中有悬浮物时，都容易发生堵塞，需要定期清理，增加设备的维护成本。为克服上述技术的不足，我司自主研发了自旋转微涡流絮凝器，此装置的絮凝效果更好、安装方便、设计合理、运行成本低。

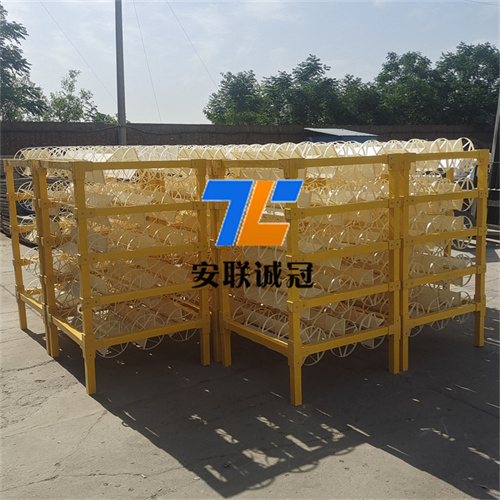

水力自旋转微涡流絮凝反应器由絮凝环、支撑架和连接杆等部件组成，其特征在于，整个装置分层布置，至少有3层，每层至少装配有4支絮凝环。

所述支撑架和连接杆采用不锈钢结构，起到固定絮凝环支撑整个装置的作用。

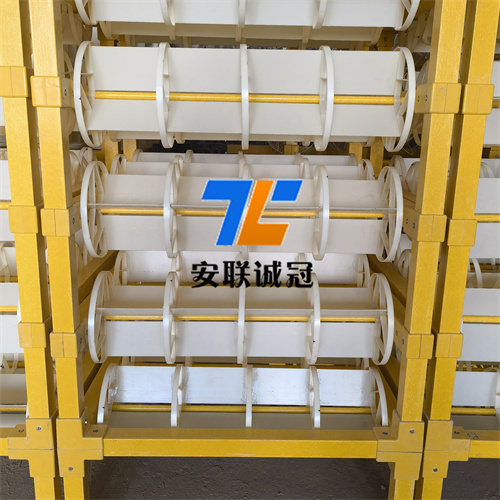

所述絮凝环，整体由改性聚丙烯材质采用注塑工艺成型，材质轻便，运行时处于漂浮状态。所述絮凝环的载面为风轮状，絮凝环上的叶片可以为三片、四片、五片、多片等结构。所述絮凝环采用中空结构，穿杆连接，在水流通过时每个絮凝环可以沿一定方向产生旋转。在实际运行中当表面附着沉积物时，具各自动翻转脱泥功能，避免藻类附着滋生粘带从而影响设备絮凝效果。

水力自旋转微涡流絮凝反应器与传统的网格、栅条反应设备相比，能够利用水流垂直方向和水平方向的动力，大幅度的增加湍流涡流的比例，大幅度的增加颗粒碰撞次数。与Y型翼片接触絮凝器、多孔壳体絮凝器和网格絮凝器相比，本装置对原水水质和水量的适应性加强，在水力不足的条件下絮凝效果仍显著。并且能够有效的防止淤泥，抑制藻类的滋生。
