水力旋流网格絮凝装置是一种通过优化流体力学条件强化絮凝效果的水处理设备，广泛应用于水厂、工业废水处理及饮用水净化等领域。

以下是对该装置的详细介绍：

一、工作原理

涡流生成与剪切强化

装置通过进水口结构设计使水流形成强烈旋转涡流，增强剪切力和微涡旋比例，促进微小颗粒碰撞凝聚。

多层絮凝环设计

形成梯度速度场，既保证矾花适度成长，又避免因过度膨胀导致的密实度不足，提升絮体稳定性。

动能利用与GT值优化

利用水流自身动能实现紊动，减少外部能耗，同时通过微涡流比例优化提升GT值（速度梯度与停留时间的乘积），强化絮凝效果。

二、结构特点

模块化设计

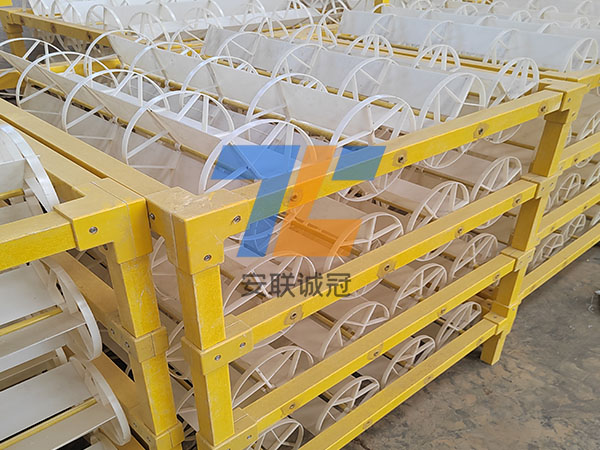

由框架与ABS絮凝环拼装组成，支持灵活组合和快速拆装，适配不同规模水厂需求。

材质优势

采用ABS或PP材质，耐腐蚀、抗老化，长期运行不易滋生藻类。

低维护设计

水流带动装置旋转，减少污泥沉积，降低维护频率。

三、技术优势

絮凝

微涡流比例提升使颗粒碰撞频次增加50%以上，缩短絮凝时间。

广泛适应性

适用于高浊水、低浊水及微污染水质，抗冲击负荷能力强。

节能环保

降低絮凝剂用量30%-50%，综合能耗减少20%以上。

空间优化

可结合侧向流沉淀池或斜板沉淀工艺，节省占地面积。

四、应用场景

老旧水厂改造

替代传统栅条絮凝工艺，解决处理能力不足、出水不稳定等问题。

新建水厂升级

作为侧向流絮凝沉淀系统的核心单元，提升出水水质。

应急水处理

模块化设计便于快速部署，应对突发水质污染事件。

五、技术参数与性能

处理能力：高，适用于大规模水处理。

适用范围：水厂絮凝/混凝池、工业废水处理等。

主体材质：玻璃钢外框+ABS絮凝环。

自动化程度：低，需人工监控。

有效容积：1m³（可根据需求定制）。

制作周期：7-15天。

六、行业应用

水处理领域：广泛应用于水厂、污水处理厂等。

工业应用：在食品加工、纯净水生产等行业中用于水质净化。

环保工程：作为应急水处理设备，快速响应突发污染事件。

七、案例与效果

改造案例：某水厂将传统栅条絮凝池改造为水力旋流网格絮凝装置后，滤前水浑浊度由3-4NTU降低至3NTU以下。

技术优势：通过优化水流通道和涡流设计，显著提升絮凝效率和出水水质。

八、总结

水力旋流网格絮凝装置通过创新的水力设计和结构优化，解决了传统絮凝工艺在高负荷进水条件下的处理能力受限及出水水质不达标问题。其、节能、环保的特点，使其成为水处理领域的重要技术装备，特别适用于老旧水厂改造和新建水厂升级。
